Räumliche Darstellung des Würfels: Schrägriss
Beim Schrägriss werden die nach hinten verlaufenden Kanten schräg und verkürzt dargestellt.
Die Vorder- bzw. Rückflächen werden in wahrer Größe gezeichnet.
Wenn nicht anders angegeben, beträgt der Neigungswinkel α = 45°
und die Verkürzung v = 1/2.
Es gibt zwei Möglichkeiten mit dem Schrägriss zu beginnen:
Möglichkeit 1: Beginne mit der Vorderseite(siehe Quader).
Möglichkeit 2: Beginne mit der Grundfläche.
Möglichkeit 2:

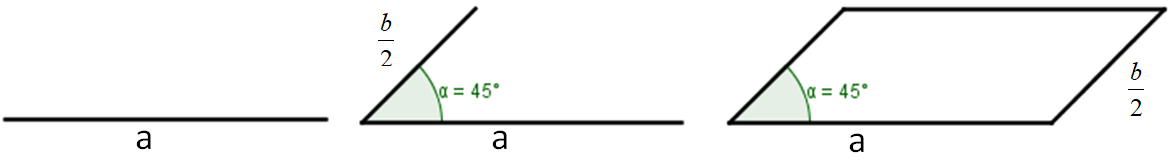

Schritt 1: Zeichne die Grundfläche des Würfels
- Zeichne die Länge in wahrer Größe,
- auf einer Seite wird die Breite unter einem Winkel von 45° nach hinten um die Hälfte verkürzt abgetragen und danach
- zu einem Parallelogramm ergänzt.
Schritt 2: Zeichne bei den vier Eckpunkten die Höhen normal (im rechten Winkel) zur Grundfläche in wahrer Länge.
Schritt 3: Verbinden und Beschriften der Eckpunkte. Unsichtbare Kanten strichliert darstellen.
